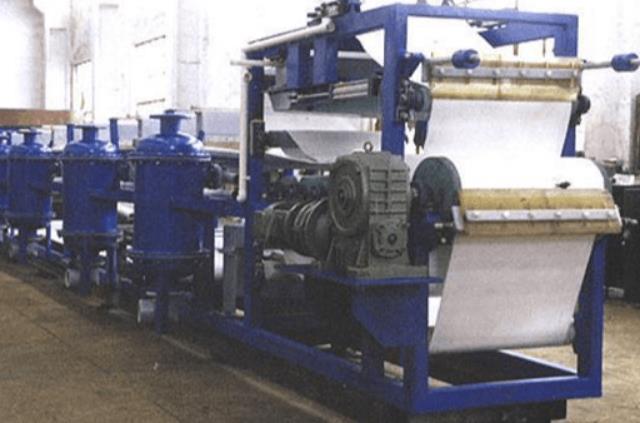

DZY型带式压榨真空过滤机是PBF型系列与DY系列相结合的一种自动化程度高的新型过滤设备，该机以滤带为过滤介质，充分利用物料的重力‘真空吸力及压榨辊的挤压力实现固液分离的高效分离设备，特别适用于滤饼压缩比大于2:1的物料（10Kpa时），可以充分降低滤饼的含水量。

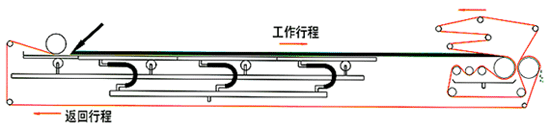

真空带式压榨过滤机是以滤带为过滤介质，充分利用物料的重力、真空吸力、S形辊挤压力实现固液分离的高效分离设备。采用整体可拆式过滤盘作为真空室，以S形挤压辊作为外力，滤带在电机拖动下做连续运行，过滤行程开始时，滤盘在真空状态下与滤带同步运行，在非真空状态下滤盘与滤布作相对运行。物料通过料浆分布器均布在真空滤盘的过滤带上，滤带上料浆在真空吸力的作用下进行抽滤，直到真空滤盘碰到接近开关位置，下滤带的滤饼在电机的拖动下继续运行并进入S形挤压辊同时上滤带在物料进入S形挤压辊后进行挤压以降低滤饼含湿量。过滤、洗涤、再过滤、挤压后的滤饼经刮刀装置将滤饼剥离卸除，滤布经自动再生装置清洗后，再经过一组支承辊和纠偏装置重新进入过滤区，集液罐滤液随着滤盘返回同时排出，挤压辊中的滤液流入收集盘。通过这样周而复始的抽滤、洗涤、再抽滤、挤压，从而实现固液分离的目的。
1、模块化设计，多节组合，便于运输、拆卸、安装、维护及保养。
2、橡胶带一次硫化成型，抗拉强度大，内、外表面质量好，使用寿命长。
3、滤布纠偏采用双气囊气缸蛇形纠偏，自动调节滤布偏移量。
4、滤布张紧采用重力滑块张紧限位装置，自动调整滤布松紧度。
5、配套防折皱展布螺旋辊，延长滤布使用寿命。
6、整体式非金属真空滑台，降低密封带磨损，延长关联部件使用寿命
|
物料名称
|
液固比
|
滤饼含水 (%)
|
生产效率(干) Kg/m2h
|
| 脱硫石膏 | 4/1 | 10 | 600-1000 |
| 德土古煤气黑水 | 10/1 | 55 | 600-800 |
| 电石渣污水 | 10/1 | 30 | 500-600 |
| 乳白液(碱回收) | 20波美度 | 40 | 800 |
| Nay分子筛母液回收Sio2 | 4/1 | 40 | 75 |
| 硫酸污泥 | 1.5/1 | 37-42 | 665-781 |
| 烟煤灰水 | 10/1 | 20.7 | 4.9m2/m2h(喂料) |
| 氨II泥 | 2.82/1 | 62-65 | 80-256 |
| 氧化锌 | 10/1 | 51.2 | 75.9 |
| 氧化锰进原酸浸矿浆 | 3/1 | 45.06 | 88.46 |
| 磁铁矿 | 2.5/1-4/1 | 7.6 | 500-1000 |
| 硫精矿 | 4/1-2.5/1 | 11.63 | 360-800 |
| 铜精矿 | 4/1-2.5/1 | 12 | 400-600 |
| 全尾矿 | 9/1-4/1 | 21.4 | 300-500 |
| 精铁矿 | 2/1-1.5/1 | 8-10 | 2000-3000 |
| 锰 矿 | 2/1 | 15-17 | 800-1000 |
| 氢氧化铝 | 4/1 | 15-17 | 350 |
| 五氧化二钒 | 3/1 | 3.3 | 174 |
| 萤石粉 | 2/1 | 11 | 800 |
| 石英粉 | 1/3 | 7 | 1500-2000 |
| 金精矿 | 3/1 | 25-27 | 111 |
| 仲钨酸铵 | 2/1 | 71 | 250 |
| 柠檬酸(硫酸钙) | 5/1-3/1 | 65-75 | 258 |
| 偶有机染料 | 30/1-20/1 | 69 | 100 |
| 烧碱和CuS混合液 | 4/1 | 19.6 | 416 |
| ABS树脂 | 10/1 | 36-38 | 170-232 |
| 磷酸矿浆 | 3.5/1 | 21.5 | 345 |
| 溶性磷肥 | 2/1-5/1 | 7-10 | 1000-2000 |
| 氧化镁 | 4/1 | 42-45 | 340-380 |
| 铝钒土 | 1.5/1-4/1 | 26.4-29 | 17000 |
| 苛化泥 | 4/1 | 47-51 | 1000-1200 |
| 硫酸铝残液 | 1.5/1 | 37 | 200 |
| 庆大霉素发酵液 | 1/1-2/1 | 33.1 | 78.5 |
| 粗氧化锌 | 4/1 | 23.5 | 233 |
| 含氧石灰 | 4/1-5/1 | 42-51 | 200-560 |
| 盐 铵 | 4/1 | 18-20 | 1000-1500 |
| 硅氧化钠 | 3/1 | 15-20 | 300-500 |
| 湿法水泥 | 2/1 | 16-20 | 787 |
| 选煤精煤 | 4/1 | 22.4 | 218 |
| 选煤尾煤 | 6/1 | 25 | 100 |
| 硫酸锌矿浆 | 5/1 | 45-50 | 312 |
| 磷石膏(P2O5) | 4/1-5/1 | 20-22 | 800-1000 |
| 钾长石 | 1-2/1 | 8.9 | 300 |
| 石墨矿灰渣 | 3/1 | 33 | 174 |
| 有色金属含锌废浆 | 22.8/1 | 88.18-90 | 74-135 |
| 牛皮渣(硫酸铬) | 44.1/1 | 70 | 75-120 |
| 白碳黑 | 3% | 82.5 | 150 |
| 水解渣 | 10/1 | 72.2-75.1 | 338.6 |
| 庶渣 | 10/1 | 76-80 | 300 |
| 柠檬酸(发酵液) | 2.81 | 60-70 | 230 |
| 柠檬酸(钙盐) | 4/1 | 50-70 | 157 |
| 铀冶炼 | 0.6/1-1.3/1 | 18-22 | 417.73 |
| 含锌废浆 | 22.8/1 | 88.18-90.52 | 74-135 |
| 硝酸碳服酸不溶液 | 1.55/1 | 7.8 | 715.5 |
| 硫酸铝残渣 | 1.5/1 | 37-46 | 96.6-204 |
| 转炉污泥 | / | 22 | 102 |
| 荧光材料酸洗液 | 2/1 | 30 | 185 |
| 硬脂酸铅 | 5/1 | 59 | 1500 |
| 硝基 | 4.2/1 | / | 180 |
| 砂料 | 4/1 | 19.2 | 714 |
| 次氧化锌悬浮液浸 | 4/1 | 45.4 | 101.7 |
| 工艺中的物料液沉砷 | 10/1 | 39 | 221.4 |
| 含钡矿料 | 1.45/1 | 26.4 | 60 |
| 烧结泥渣 | 2/1 | 22 | 83 |
| 活性白土 | 4/1 | 50.3 | 35 |
| 氧化锌悬浮液 | 2.5/1 | 41.3 | 28.2 |
| 黄砂 | 3/1 | 5-7 | 670-800 |
| 煤系高岭土 | 4/1 | 51 | 420-600 |
| 含锌和含铁白渣 | 3.5/1 | 47.1 | 27.2 |
| 两种悬浮液黑渣 | 3/1 | 50.2 | 22.8 |
| 色酸AS | 12/1 | 32 | 97.2 |
| 四硝基问甲酚 | 10/1 | 150-213 | |
| 磷矿石 | 2/1-1.6/1 | 12 | 800-1000 |
| 燃煤法灰浆 | 6/1 | 31.3-37.6 | 786-965 |
| ABS(丙烯晴-丁二烯-苯烯共聚) | 10-15 | 40-60 | 100-40 |
| 聚苯乙稀 | 30-50 | 9-15 | 1000-2000 |
| PVA(聚乙稀醇) | 10-15 | 55-65 | 90-120 |
| 磷酸钙 | 30-40 | 15-20 | 500-1000 |
| 金钢砂 | 40 | 7-10 | 1500-2000 |
| 石英砂 | 15-20 | 5-7 | 1000-2000 |
| 铝渣 | 40-45 | 26-29 | 1500-2000 |
| 季戌四醇 | 20-25 | 23-39 | 118-216 |
